RGB Link Mini-edge-lite
คุณสมบัติ

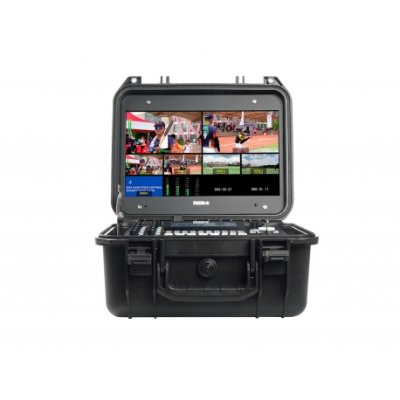

- มีจอ 14 นิ้ว HD TFT screen ในตัว

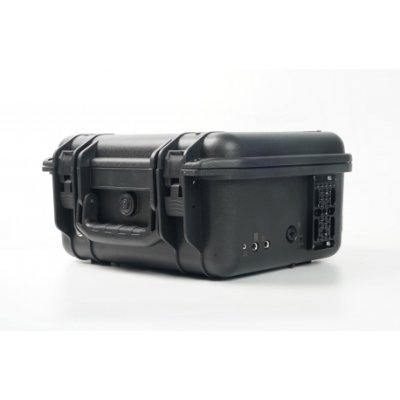

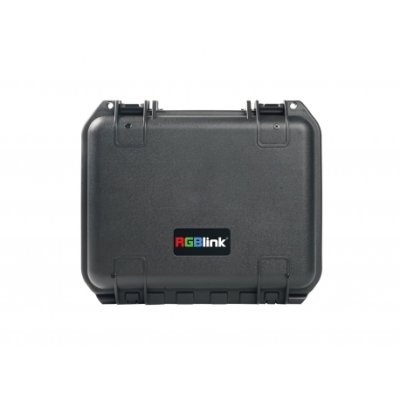

- Switcher และ จอ ถูกติดตั้งอยู่ในกระเป๋า PP flightcase ที่มีความแข็งแรง เหมาะสำหรับเคลื่อนย้าย ไปใช้งานได้ทุกที่ ทุกเวลา
- มีระบบระบายความร้อนที่ออกแบบมาให้ใช้ภายนอกอาคารได้
- ตัว switcher ที่ถูกติดตั้งอยู่ในกระเป๋า มีจอ LCD ขนาด 5.5 นิ้ว Multi-Preview ในตัว
- มี 4 input HDMI 2.0 (รองรับ HDCP) รองรับความละเอียดสูงสุด 4K@60
- รองรับ 1 USB (UVC) input สำหรับเชื่อมต่อกล้อง USB camera เข้ามาเป็น source ได้ เช่นต่อจาก RGBlink vue PTZ หรือ webCAM
- มี HDMI 1.3 outputs 2 ช่อง* สำหรับ monitoring โดยช่อง PGM เลือกได้ว่าจะแสดงภาพเป็นแบบ multi-window PVW หรือ PGM
- 8 audio inputs ประกอบไปด้วย 4 HDMI 2.0 embedded audio inputs และ 4 external audio inputs (1 MIC, 1 LINE, 1 Bluetooth และ 1 Type-C digital audio)
- 2 audio out jacks สำหรับฟัง
- รองรับ audio mixer ในตัว ช่วยให้คุณสามารถผสมสัญญาณเสียงได้ทันที
- ควบคุมได้จากหน้า Web control พร้อมแสดงภาพพรีวิวบนหน้าเว็บ ใช้ได้ทั้งบน mobile devices และ computer หลากหลายระบบปฏิบัติการ
- รองรับการสตรีมได้พร้อมกันสูงสุด 4 ช่องทาง ผ่าน RTMP(S)
- รองรับ multi-layer overlay การปรับขนาด layer และ การตัด crop ภาพ
- มีเอฟเฟคการสลับสัญญาณภาพถึง 17 แบบ
- มี 5-direction joystick สำหรับควบคุมกล้อง PTZ IP Camera ได้สูงสุด 4 ตัว
- รองรับการเจาะ Chroma Key
- มีปุ่มแยกสำหรับ บันทึก และ streaming รองรับการเชื่อมต่อ USB hard drive ได้สูงสุด 2TB
- บันทึก scene preset เก็บไว้เรียกใช้งานได้ง่าย ๆ ทันที 10 scene presets
- รองรับการเชื่อมต่อ internet ผ่าน 5G/4G ของ Smartphone ทั้ง iOS และ Android system เพียงเสียบสาย USB จาก smartphone เข้ากับ mini Edge แล้วตั้งค่าเชื่อมต่อ
หมายเหตุ
* HDMI Multi-view output ถูกใช้ไปกับจอมอนิเตอร์ 14 นิ้ว ที่ติดตั้งมาในกระเป๋าแล้ว
ผังการต่อ
ข้อมูลจำเพาะ

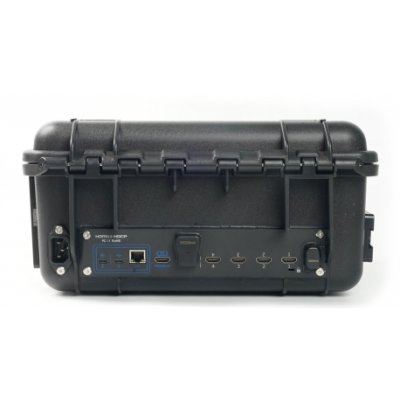

Connectors | Input | HDMI 4K UVC (webcam) | 4×HDMI-A 1×USB-C |
Output | HDMI 2K UVC USB (record) LAN (stream) | 1×HDMI-A 1×USB-C 1×USB-C 1×RJ45 | |
Audio In | MIC IN LINE IN Bluetooth UAC HDMI | 1×Cannon jack XLR (48V Phantom Power) 1×6.35mm TRS Jack 1x Bluetooth Module 1x USB-C 4x HDMI audio embedded | |
Audio Out | AUDIO HDMI UVC LAN USB (record) | 1×6.35mm TRS Jack 1×3.5mm mini-Jack 1x HDMI embedded audio 1×USB-C 1×RJ45 1×USB-C | |
Performance | Input Resolution | HDMI | 1280×720@50/59.94/60 | 1024×768@60 | 1280×768@60 | 1280×800@60 | 1280×1024@60 | 1360×768@60 | 1366×768@60 | 1440×900@60 | 1600×1200@60 | 1680×1050@60 | 1920×1200@60 | 1920×1080i@50/59.94/60 | 1920×1080p@23.98/24/25/29.97/30/50/59.94/60 | 3840×2160p@30/50/60 | 4096x2160@30/50/60 |
Output Resolution | HDMI USB (Webcam) | 1280×720@50/60 | 1920×1080@60 1920×1080@24/25/30/50/60 | |
Video | Video Formats | HDMI 2.0 | HDCP 2.2 | |
Grayscale Processing | 10bit | ||
Video Sampling | 4:4:4 YUV | ||
Video Latency | <4 frames | ||
Audio | Line In Delay | up to 8 frames | |
Audio Format | HDMI Linear PCM, 24 bits/48 kHz, 2 ch USB Linear PCM, 16 bits/48 kHz, 2 ch | ||
Record/Storage | Record Formats | MP4 | |
Disk Formats | FAT32(32 GB) | exFAT(64GB~2T) | ||
Supported Standards | HDMI | 2.0 | |
USB | 3.0 | ||
H.265 ITU-T H.265/ ISO/IEC 23008-2 | |||
Display | Screen Size | 14" | |
Panel Type | TFT | ||
Border Size (L/R/U) | 4.82 / 6.72 / 4.42 | ||
Resolution | 1920×1080 pixels | ||
Contrast Ratio | Typ:500/Min:350 | ||
Gamut | 45% | ||
Brightness | 220 cd/m2 | ||
Refresh Rate | 60Hz | ||
View Angle | 24°/45°/45°/45° (U/D/R/L) | ||
Power | Input Voltage | 110~240V | |
Maximum Power | 36W | ||
Physical | Net Dimension | 360mm × 308mm × 177mm | |
Material | PP | ||
Color | Black | ||
Net Weight | 4 kg | ||
Packaged Weight | 4.5 kg | ||
Packaged Dimension | 370mm × 318mm × 187mm | ||
