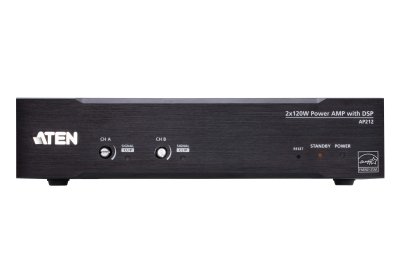

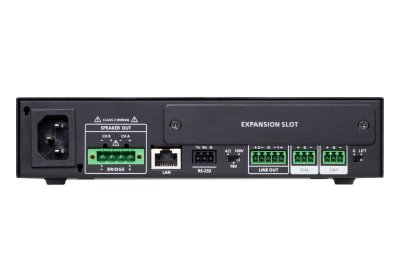

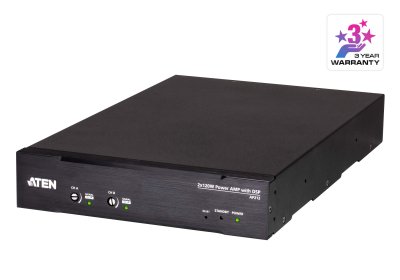

ATEN AP212
ATEN AP212
- เครื่องขยายเสียงแบบสองช่องสัญญาณพร้อม DSP ที่ส่งกำลัง 120 วัตต์ต่อช่องสัญญาณในกล่องขนาดกะทัดรัด
- รองรับอินพุตระดับไลน์แบบสมดุล/ไม่สมดุลและขับเคลื่อนระบบลำโพงที่มีอิมพีแดนซ์ต่ำ 4 โอห์มหรือไลน์ 70/100V (ในโหมด Bridge)
- การออกแบบคลาส D พร้อมคุณสมบัติ ENERGY STAR เพื่อประสิทธิภาพการใช้พลังงานสูง
- รองรับระบบควบคุม VK ผ่านการเชื่อมต่อ RS-232 และอีเทอร์เน็ต
Spec sheet
ATEN AP212 คือเครื่องขยายเสียงแบบสองช่องสัญญาณที่ติดตั้ง DSP ให้กำลังขับ 120 วัตต์ต่อช่องสัญญาณในตู้ลำโพงขนาดกะทัดรัด รองรับอินพุตระดับไลน์แบบบาลานซ์/ไม่บาลานซ์ และความสามารถในการขับลำโพงอิมพีแดนซ์ต่ำ 4 โอห์ม หรือระบบไลน์ 70/100V (ในโหมดบริดจ์) ทำให้ AP212 เหมาะกับการใช้งานระบบเสียงประกาศสาธารณะที่หลากหลาย DSP ในตัวสามารถกำหนดค่าผ่าน WebGUI ที่ใช้งานง่าย ช่วยให้สามารถปรับแต่ง Speaker EQ, EQ 5 แบนด์, ดีเลย์, ลิมิตเตอร์ และพรีเซ็ตได้สูงสุด 20 แบบ เพื่อการปรับแต่งที่แม่นยำและการปกป้องระบบเสียงอย่างครอบคลุม มีระบบ Ground Lift ที่ช่วยขจัดเสียงรบกวนที่ไม่พึงประสงค์จากวงจรไฟฟ้า มอบประสบการณ์เสียงที่เต็มอิ่มโดยไม่ลดทอนประสิทธิภาพการใช้พลังงาน ด้วยการออกแบบ Class-D และการรับรอง ENERGY STAR ของเครื่องขยายเสียง ช่วยประหยัดพลังงานและลดต้นทุนการดำเนินงาน โหมดสแตนด์บายอัตโนมัติที่ปรับแต่งได้ช่วยให้ AP212 สามารถสลับเข้าสู่โหมด "พักเครื่อง" โดยอัตโนมัติเมื่อระดับสัญญาณต่ำกว่า -40 / -50 dBu เป็นเวลา 10 / 15 / 25 นาที
เมื่อพูดถึงวงจรป้องกันระบบ AP212 พร้อมลำโพงที่เชื่อมต่ออยู่ ช่วยป้องกันความเสียหายที่เกิดจากไฟฟ้าลัดวงจร แรงดันไฟฟ้าเกิน/ต่ำเกินไป ความถี่สูงเกินพิกัด และอุณหภูมิเกิน นอกจากนี้ เครื่องขยายเสียงจะปิดเสียงเมื่ออุณหภูมิฮีตซิงก์เกินขีดจำกัด การออกแบบแบบไร้พัดลมช่วยป้องกันเสียงรบกวนจากพัดลมและป้องกันฝุ่นสะสมภายในตัวเครื่อง
AP212 ออกแบบมาเพื่อมอบความยืดหยุ่นสูงสุด มีช่องต่อขยายสำหรับเสียบการ์ดขยาย AP901 2 ช่อง Dante เพื่อให้ระบบเสียงสามารถใช้งานร่วมกับเครือข่าย Dante หรือการ์ดขยาย AP902 2 ช่อง Mic/Line Pre-AMP เพื่อรับสัญญาณอินพุตไมโครโฟน/ไลน์สองช่อง เครื่องขยายเสียงยังสามารถผสานรวมกับระบบควบคุม VK ผ่าน RS-232 และการเชื่อมต่ออีเทอร์เน็ต เพื่อการควบคุมที่ครอบคลุมแม้จากระยะไกล มีฮาร์ดแวร์สำหรับติดตั้งทั้งแบบติดตั้งบนชั้นวางและแบบติดตั้งบนพื้นผิว ขึ้นอยู่กับความต้องการในการติดตั้ง ด้วยชุดคุณลักษณะอันหลากหลาย AP212 รับประกันการขยายเสียงที่เชื่อถือได้ด้วยคุณภาพเสียงระดับมืออาชีพและประสิทธิภาพพลังงานสูงสำหรับแอปพลิเคชันระดับองค์กรใดๆ ที่ต้องการการเสริมและการกระจายเสียงคุณภาพสูง
คุณสมบัติ
- เครื่องขยายเสียงแบบสองช่องสัญญาณพร้อม DSP ที่ส่งกำลัง 120 วัตต์ต่อช่องสัญญาณในกล่องขนาดกะทัดรัด
- รองรับอินพุตระดับไลน์แบบ balanced / unbalanced และขับเคลื่อนระบบลำโพงที่มีอิมพีแดนซ์ต่ำ 4 โอห์มหรือไลน์ 70/100V (ในโหมด Bridge)
- DSP ในตัวที่กำหนดค่า WebGUI ได้ช่วยให้สามารถกำหนดค่า EQ 5-band EQ, delay, limiter และค่าที่ตั้งไว้ล่วงหน้าสูงสุด 20 ค่าสำหรับการปรับแต่งที่แม่นยำและการปกป้องระบบ
- Ground lift ถูกนำไปใช้เพื่อขจัดเสียงรบกวนที่ไม่ต้องการจากวงจรไฟฟ้า
- การออกแบบคลาส D พร้อมคุณสมบัติ ENERGY STAR เพื่อประสิทธิภาพการใช้พลังงานสูง
- โหมดสแตนด์บายอัตโนมัติที่ปรับแต่งได้ เครื่องขยายเสียงจะเปลี่ยนเป็นโหมด พักเครื่อง โดยอัตโนมัติเมื่อระดับสัญญาณต่ำกว่า -40 / -50 dBu เป็นเวลา 10 / 15 / 25 นาที
- วงจรป้องกันแบบบูรณาการ ปกป้องระบบจากความเสียหายที่เกิดจากไฟฟ้าลัดวงจรของแอมป์ แรงดันไฟขาออกของแอมป์เกิน/ต่ำเกินไป โหลดความถี่สูงเกิน และอุณหภูมิเกิน
- เครื่องขยายเสียงจะถูกปิดเสียงเมื่ออุณหภูมิของแผ่นระบายความร้อนเกินขีดจำกัด
- การออกแบบแบบไม่มีพัดลม หลีกเลี่ยงเสียงพัดลมและป้องกันไม่ให้ฝุ่นสะสม
- ช่องขยายสำหรับการ์ดขยายเสริม ติดตั้งการ์ดขยาย AP901 2-CH Dante เพื่อให้ระบบเสียงเข้ากันได้กับเครือข่าย Dante หรือการ์ดขยาย AP902 2-CH Mic/Line Pre-AMP เพื่อรับสัญญาณอินพุตไมโครโฟน/ไลน์สองช่อง
- รองรับระบบควบคุม VK ผ่านการเชื่อมต่อ RS-232 และอีเทอร์เน็ต
- รองรับการติดตั้งแบบแร็คหรือแบบติดผนัง
- อัพเกรดเฟิร์มแวร์ได้
Specification
| System Specification | |
| Rated Power | 60Wrms / 120Wpeak per Channel @4Ω 120Wrms / 240Wpeak @70/100V Under Bridge Mode |
| Distortion | THD+N: <0.1%, 1kHz, 3dB before clipping |
| Frequency Response | 50~20kHz, +/-3dB @4Ω, 1W |
| Sensitivity | Balanced: +4dBu Unbalanced: -10dBV (0dBu=0.775Vrms, 0dBV=1Vrms) |
| Amplifier Type | Class D |
| Audio Inputs | |
| Interfaces | 2 x 3-pin 3.5mm Euroblock (Bal/Unbal Line In) |
| Impedance | Balanced: 20kΩ / Unbalanced: 10kΩ |
| Detect Threshold | -50dBu |
| Audio Outputs | |
| Interfaces | Line Output: 1 x 5-pin 3.5mm Euroblock Speaker Output: 1 x 4-pin 5.08mm Euroblock |
| Impedance | Lo-Z: 4Ω / Hi-Z: 70V (40Ω), 100V (80Ω) Line Output: 600Ω |
| Audio Effects | Built-In DSP |
| Protection | Output Shortcut AMP Output over/under voltage High Frequency Overload Thermal Protect |
| Communication | |
| RS-232 | Connector: 3-pin, 3.5mm, Terminal Block Baud rate and protocol: Baud Rate: 19200, Data Bits: 8, Stop Bits:1, Parity: No, Flow Control: No |
| Compliance | |
| Certification | FCC, CE, UKCA |
| Power | |
| Maximum Input Power Rating | 100-240V~, 50/60Hz, 2A with PFC |
| Power Consumption | AC110V:18.6W:87BTU AC220V:18W:84BTU |
| Environmental | |
| Operating Temperature | 0~50 |
| Humidity | 0-80% RH, Non-Condensing |
| Storage Temperature | -20~60 |
| Physical Properties | |
| Weight | 2.15 kg ( 4.74 lb ) |
| Housing | Metal |
| Dimensions (L x W x H) | 20.00 x 32.30 x 4.40 cm (7.87 x 12.72 x 1.73 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
ผังการเชื่อมต่อใช้งาน
อุปกรณ์ในกล่อง
- 1x AP212 เพาเวอร์แอมป์พร้อม DSP
- ชุดติดตั้งบนแร็ค/ติดตั้งบนพื้นผิว 1x
- 1x ชุดแผ่นรองเท้า (4 ชิ้น)
- ขั้วต่อ Euroblock 3 พิน 2x พร้อมตัวลดแรงดึง (3.5 มม.)
- ขั้วต่อ Euroblock 5 พิน 1x พร้อมตัวลดแรงดึง (3.5 มม.)
- ขั้วต่อ Euroblock 4 พิน 1x พร้อมสกรูล็อค (5.08 มม.)
- ขั้วต่อ Euroblock 3 พิน 1x (3.5 มม.)
- สายไฟ 1 เส้น
- 1x คู่มือผู้ใช้งาน
